| Ветка | cccc1808/experiment/process_schema
cccc1808/experiment/process_schema_diagramm |
| Описание | Более высокоуровневый модуль, вводящий описание и выполнение процесса на основе схемы.
Модуль также позволяет взаимодействовать совместно с системой триггеров. |
| Элементы | | Схема | Содержит набор токенов. | | Токен | Элемент схемы.
Содержит набор действий.
Содержит состояние. | | Действие токена | Может содержать переход на другой токен при выполнении.
Может активировать другие действия после срабатывания хендлера обработчика. | ServiceTask | Содержит ключ хендлера обработчик. | | ConditionAction | Содержит ключ хендлера проверки условия.
Содержит необязательный ключ хендлера обработчик (выполняется при выполнении условия). | | TimerAction | В начале выполнения создает TimerTrigger (для поступления сигнала на процесс) и сохраняет временную отметку.
Проверяет временную отметку для обнаружения срабатывания таймера.
Содержит необязательный ключ хендлера обработчик (выполняется при срабатывании таймера). |
|
|

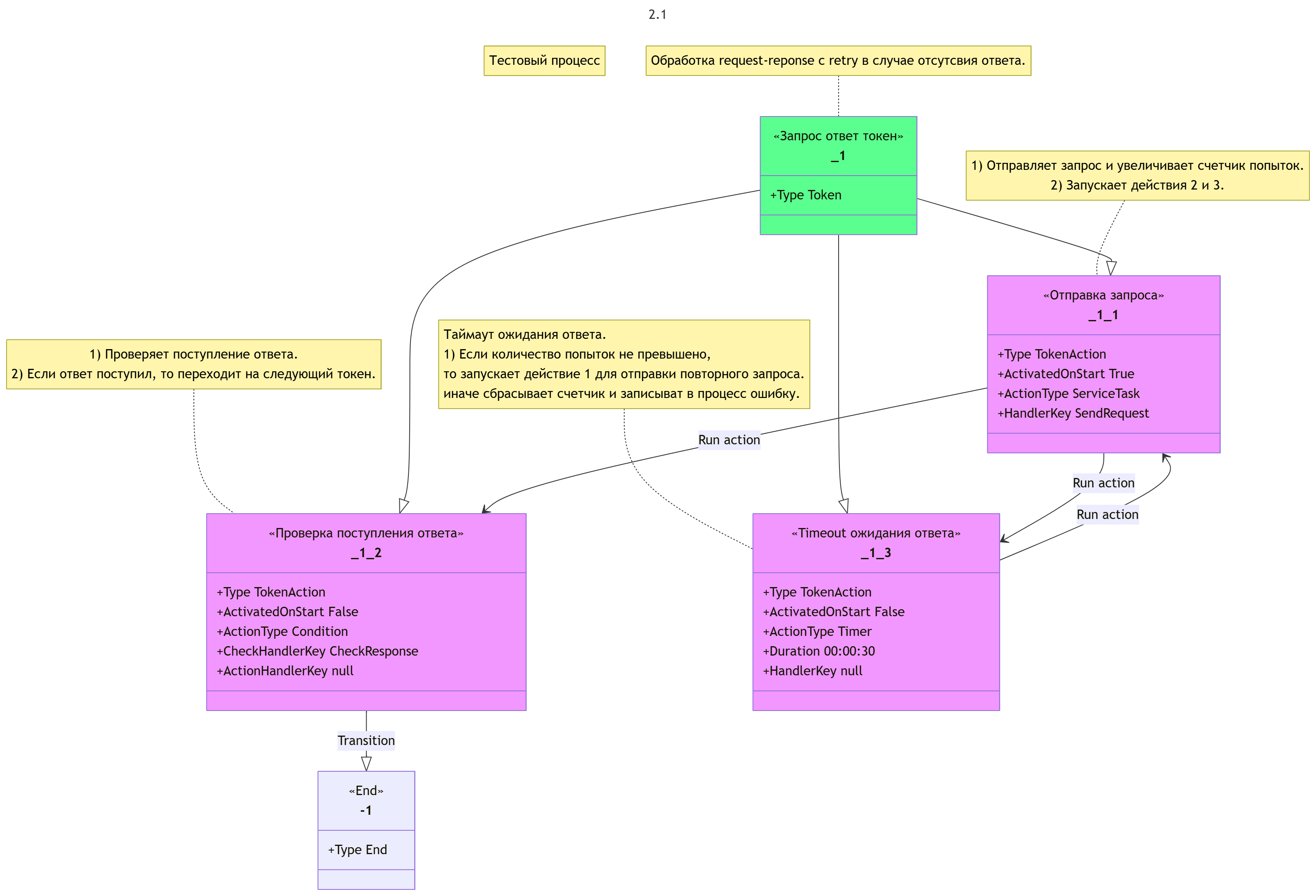

| Пример диаграммы процесса | | Поддерживает экспорт (схема -> диаграмма) и импорт (диаграмма схема). | На изображении представлен пример тестового процесса, который содержит 1 токен, который содержит 3 блока действий.
Токен выполняет функцию отправки сообщения с ожиданиям ответа, в случае отсутствия ответа в течении промежутка времени запрос посылается повторно.
Схема позволяет указывать имена элементов и комментарии к ним (в комментарии приведен алгоритм в реализации хендлера действия). |  |
|
